I moderni sistemi energetici richiedono soluzioni sempre più sofisticate per la regolazione della frequenza della rete elettrica, con i sistemi di accumulo dell'energia elettrica a batteria (BESS), emergenti come tecnologia fondamentale per mantenere stabilità e affidabilità della rete. La rapida capacità di risposta dei BESS, che funzionano nel range di 100-500 millisecondi per assorbire o rilasciare energia, rappresenta un significativo progresso nella tecnologia di regolazione della frequenza che sta trasformando il nostro approccio alla stabilizzazione della rete.
L'integrazione delle centrali elettriche virtuali (VPP) insieme ai BESS ha creato nuove opportunità per migliorare i servizi di regolazione della frequenza, in particolare nella fornitura della riserva di contenimento della frequenza (FCR, Frequency Containment Reserve) e della risposta rapida alla frequenza (FFR, Fast Frequency Response). Questi servizi stanno diventando sempre più vitali con l'evoluzione dei sistemi energetici verso fonti di energia più diversificate e distribuite.
Mentre le centrali elettriche convenzionali continuano a fornire le riserve di contenimento della frequenza essenziali su richiesta dei gestori dei sistemi di trasmissione (TSO, Transmission System Operators), i limiti dei loro tempi di risposta rispetto ai BESS e alle VPP evidenziano la crescente necessità di tecnologie di regolazione della frequenza più avanzate nei sistemi di alimentazione contemporanei.
Il futuro della regolazione della frequenza risiede nell'integrazione strategica di queste tecnologie complementari, con ricerche che indicano opportunità in espansione per il coinvolgimento delle VPP nei servizi ausiliari oltre alla FCR, delineando un nuovo capitolo nell'evoluzione della gestione della stabilità della rete elettrica.

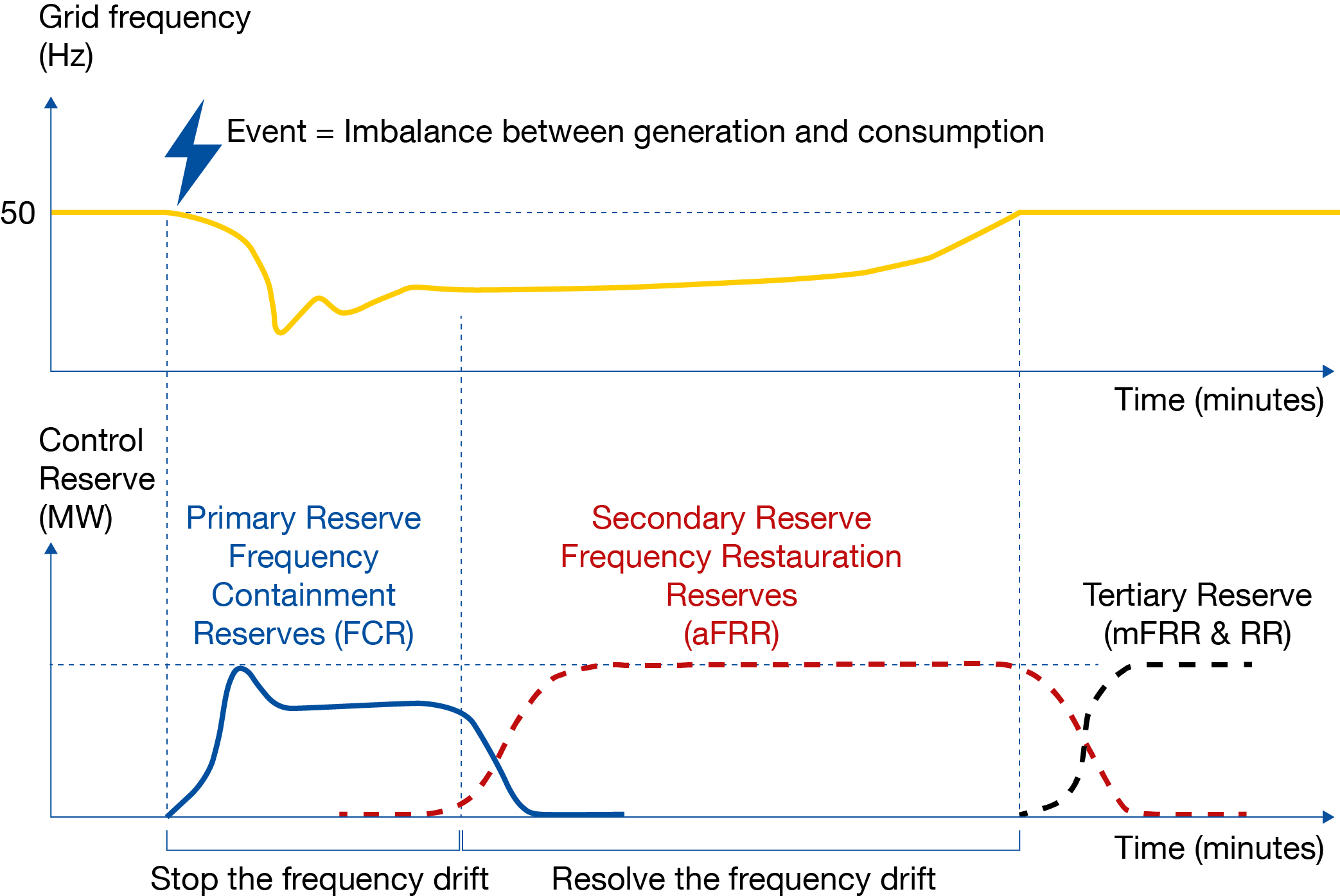

Cosa determina la stabilità di frequenza del sistema di alimentazione?
La stabilità di frequenza del sistema di alimentazione dipende dal mantenimento di un equilibrio preciso tra produzione e consumo di energia elettrica.. L'energia cinetica immagazzinata nelle macchine sincrone svolge un ruolo vitale, fungendo da buffer naturale contro le fluttuazioni di frequenza assorbendo o erogando potenza durante gli squilibri.
La crescente integrazione delle fonti di energia rinnovabile introduce nuove sfide per la stabilità della rete, poiché la loro natura variabile e dipendente dalle condizioni meteorologiche influisce in modo significativo i tradizionali approcci di gestione della frequenza. La produzione di energia solare ed eolica, essendo intermittente e meno prevedibile, crea fluttuazioni di fornitura più frequenti che la rete deve compensare. Allo stesso tempo, la rapida elettrificazione dei modelli di consumo di energia, spinta dalla diffusione dei veicoli elettrici, delle pompe di calore per il controllo climatico degli edifici e dalla crescita esponenziale dei data center basati sull'IA, sta rendendo la domanda di energia sempre più volatile e meno prevedibile. Questa duplice trasformazione delle dinamiche di domanda e offerta sta mettendo a dura prova i sistemi di regolazione della frequenza della rete. La ridotta inerzia della rete derivante dalle fonti rinnovabili, combinata con questi nuovi modelli di consumo, richiede meccanismi di controllo più sofisticati e reattivi e metodi innovativi per mantenere stabile il funzionamento della rete.
Il ruolo fondamentale dell'FCR nel controllo della rete
La riserva di contenimento della frequenza rappresenta la prima linea di difesa della rete elettrica contro gli squilibri elettrici. Può essere considerato come uno stabilizzatore automatico che si attiva in pochi secondi quando la quantità di elettricità che attraversa la rete è eccessiva o insufficiente. Proprio come un termostato mantiene una temperatura costante in casa, l’FCR mantiene una frequenza elettrica costante di 50 Hz (cicli al secondo) in tutta la rete elettrica. Quando si verifica un evento imprevisto, come l'arresto improvviso di una centrale elettrica o l'avvio di una grande fabbrica, i fornitori di FCR regolano automaticamente la potenza in uscita per mantenere stabile la rete, evitando potenziali blackout e danni alle apparecchiature. Questo servizio essenziale è fornito da varie fonti di energia, tra cui centrali elettriche tradizionali, sistemi di accumulo dell'energia elettrica a batteria e persino gruppi di generatori di energia più piccoli che lavorano insieme. La riserva di contenimento della frequenza (FCR) funge da meccanismo di difesa primario contro le deviazioni di frequenza della rete, rispondendo automaticamente in pochi secondi per ripristinare l'equilibrio tra domanda e offerta di energia. Quando la frequenza si discosta dallo standard di 50 Hz (in Europa, 60 Hz negli Stati Uniti), i fornitori di FCR misurano tali variazioni in modo indipendente e implementano rapidi adeguamenti di potenza per stabilizzare il sistema.
I fornitori di FCR devono mantenere la piena capacità di attivazione per almeno 30 minuti, garantendo la stabilità continua della rete sia durante il normale funzionamento che in caso di disturbi. Le norme locali possono variare: nei Paesi scandinavi (Svezia, Finlandia, Norvegia e Danimarca), le riserve di contenimento della frequenza sono chiaramente suddivise in FCR-N (per deviazioni normali entro ±0,1 Hz) e FCR-D (per condizioni di disturbo al di fuori di tale intervallo), consentendo un controllo più granulare delle deviazioni di frequenza. Al contrario, Paesi dell'Europa centrale come la Germania e la Francia utilizzano tipicamente un prodotto FCR simmetrico, spesso denominato Controllo Primario della Frequenza, che non distingue tra condizioni normali e condizioni di disturbo. Queste differenze si estendono anche alle regole di partecipazione al mercato, comprese le dimensioni minime delle offerte, le soglie di attivazione e i requisiti di prequalificazione, che variano a seconda del Paese e del gestore del sistema di trasmissione (TSO).
I moderni sistemi di alimentazione richiedono circa 3000 MW di capacità FCR in tutta l'area sincrona dell'Europa continentale per mantenere un funzionamento affidabile. Questa potenza di riserva, equivalente a più di 3 grandi centrali nucleari, dimostra la notevole scala necessaria per un controllo efficace della frequenza nelle reti elettriche contemporanee. Inoltre, con l'installazione di un numero sempre maggiore di fonti di energia rinnovabile in Europa, la necessità di flessibilità delle reti elettriche e di risposte rapide in termini di frequenza aumenta di giorno in giorno.
Nel 1891, l'azienda tedesca AEG costruì il primo generatore europeo e scelse deliberatamente la frequenza di 50 Hz perché più compatibile con il sistema metrico decimale, a differenza dello standard americano di 60 Hz.
Dato che AEG deteneva all'epoca un monopolio virtuale, il suo standard si diffuse in tutta Europa.
- Intorno al 1900, la maggior parte dei produttori europei aveva adottato come standard la frequenza a 50 Hz per le nuove installazioni
- Nel 1902, l'associazione tedesca Verband der Elektrotechnik (VDE) raccomandò ufficialmente la frequenza di 50 Hz come una delle due frequenze standard
- Nel 1904, la Gran Bretagna aveva già dichiarato la frequenza di 50 Hz come propria frequenza standard
Dopo aver osservato problemi di sfarfallio con una potenza di 40 Hz nella trasmissione di energia elettrica tra Lauffen e Francoforte nel 1891, gli ingegneri stabilirono che 50 Hz garantivano:
- prestazioni accettabili delle lampade con uno sfarfallio minimo visibile
- funzionamento efficiente di trasformatori e motori elettrici
- Ragionevole trasmissione di potenza su lunghe distanze
I produttori europei svilupparono le loro apparecchiature basandosi sui 50 Hz, creando uno standard che si è affermato autonomamente man mano che altri Paesi hanno adottato questa frequenza per garantire la compatibilità con le infrastrutture esistenti.
Questa decisione iniziale sugli standard da adottare ha inciso sull'infrastruttura elettrica europea per oltre un secolo, rendendo economicamente e tecnicamente impraticabile qualsiasi cambiamento, nonostante lo standard diverso (60 Hz) utilizzato in Nord America.
Lo standard di frequenza a 50 Hz, stabilito in tutto il Regno Unito e nelle reti elettriche europee, rappresenta un elemento fondamentale per la sincronizzazione dei sistemi elettrici. Questa frequenza è diventata la base per la distribuzione dell'energia elettrica con l'espansione delle prime reti elettriche, quando gli ingegneri europei hanno scelto questa frequenza specifica per ottenere prestazioni ottimali dai trasformatori e dai motori elettrici.
La rete elettrica nazionale del Regno Unito mantiene questa frequenza entro limiti operativi rigorosi compresi tra 49,8 Hz e 50,2 Hz, garantendo il funzionamento affidabile di tutte le apparecchiature e i dispositivi collegati. Questo controllo accurato richiede sofisticati sistemi di monitoraggio e capacità di risposta rapida a livello nazionale o attraverso la rete europea di trasmissione interconnessa.
Inoltre, lo standard unificato a 50 Hz si è dimostrato particolarmente vantaggioso per gli scambi transfrontalieri di energia elettrica all'interno del sistema ENTSO-E, consentendo una perfetta integrazione di diverse fonti di generazione di energia elettrica e mantenendo una frequenza costante sulle lunghe distanze. Questa standardizzazione supporta una maggiore flessibilità della rete e facilita la crescente integrazione della produzione di energia solare e di altre fonti di energia rinnovabile.
Metodi avanzati di ripristino della frequenza
Le reti elettriche impiegano tecniche diversificate di ripristino della frequenza attraverso un approccio multilivello. La risposta rapida alla frequenza (FFR) funge da meccanismo di difesa iniziale, rispondendo entro 1-2 secondi per arrestare rapidamente eventuali deviazioni improvvise di frequenza, particolarmente cruciali nei moderni sistemi a bassa inerzia. A questa segue la riserva di contenimento della frequenza (FCR), che distribuisce potenza ed energia in pochi secondi per stabilizzare le deviazioni iniziali della frequenza. La fase successiva prevede le riserve automatiche di ripristino della frequenza (aFRR, automatic Frequency Restoration Reserves), che si attivano entro 5 minuti per normalizzare i livelli di frequenza.
Per una gestione stabile della frequenza, la riserva manuale di ripristino della frequenza (mFRR, manual Frequency Restoration Reserve) fornisce il livello finale di controllo, rispondendo entro 12,5 minuti quando sia le riserve FCR che aFRR raggiungono i loro limiti. Questo sistema coordinato garantisce una robusta stabilità di frequenza anche in caso di significative fluttuazioni della domanda o della generazione di energia.
I sistemi di monitoraggio della rete tracciano le variazioni di frequenza in più punti della rete stessa, consentendo agli operatori di sistema di implementare questi metodi di ripristino con precisione. L'integrazione di questi metodi si è dimostrata particolarmente efficace nelle regioni con un'elevata penetrazione delle energie rinnovabili, dove le fluttuazioni di frequenza richiedono capacità di risposta più dinamiche.

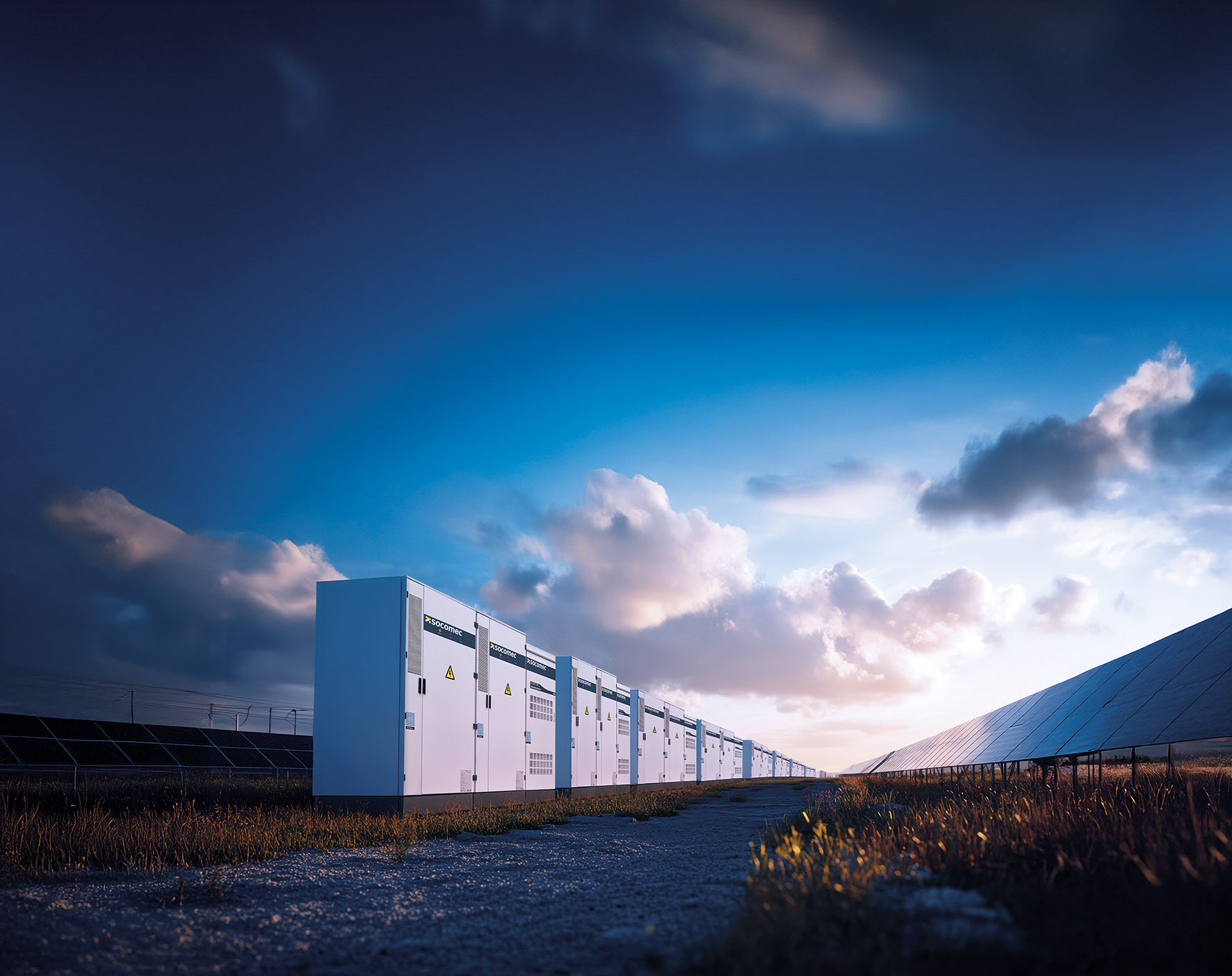

Soluzioni BESS per una risposta rapida alla frequenza
I sistemi di accumulo dell'energia elettrica a batteria offrono velocità di risposta senza pari, nell'ordine di centinaia di millisecondi, in caso di fluttuazioni della frequenza di rete, il che li rende ideali per mantenere la stabilità dell'alimentazione. Il vantaggio di questi sistemi consiste nel fatto che sono in grado di passare in modo quasi impercettibile dalla modalità di carica a quella di scarica per assorbire l'energia in eccesso o fornire potenza aggiuntiva in base alle necessità.
L'implementazione delle strategie di controllo BESS si concentra sul mantenimento di uno stato di carica ottimale, riducendo al minimo l'invecchiamento delle batterie attraverso sofisticati algoritmi di gestione dell'alimentazione, proprio come nel nostro SUNSYS HES XXL BESS. Questo approccio garantisce prestazioni costanti sia durante il normale funzionamento che in caso di eventi critici relativi alla frequenza.
Gli operatori di sistema possono sfruttare le funzionalità dei BESS per gestire grandi picchi di carico senza compromettere la stabilità, ottenendo un controllo preciso della frequenza che i sistemi tradizionali difficilmente riescono a eguagliare. Questa prestazione si è dimostrata particolarmente preziosa nelle reti con un'elevata penetrazione delle energie rinnovabili, dove, a causa della mancanza dell'inerzia dei classici impianti motorizzati per la produzione di energia elettrica da rotazione, le rapide variazioni di frequenza richiedono una risposta immediata.
Le centrali elettriche virtuali nella gestione della frequenza
I proprietari delle risorse BESS possono monetizzare i propri investimenti attraverso un doppio flusso di guadagno nei mercati della regolazione della frequenza. Il primo flusso di guadagno proviene dai pagamenti per la capacità, in cui i proprietari partecipano ad aste giornaliere organizzate dai TSO, offrendo la capacità delle proprie batterie in blocchi di 4 ore. Le offerte vincenti garantiscono un pagamento fisso per mantenere la disponibilità a rispondere agli eventi relativi alla frequenza, indipendentemente dal fatto che il servizio venga effettivamente richiesto. Ad esempio, nella cooperazione FCR che copre diversi Paesi europei, queste aste si svolgono ogni giorno alle 8.00 (CET) per il giorno di consegna successivo. Il secondo flusso di guadagno è generato dalle transazioni energetiche effettive durante gli eventi relativi alla frequenza, in cui i proprietari di BESS ricevono un compenso per l'energia assorbita o immessa nella rete in base a tariffe predefinite. Per poter beneficiare di queste opportunità, i proprietari di BESS devono prima completare un rigoroso processo di prequalificazione con il proprio TSO o DSO locale, dimostrando la capacità del proprio sistema di rispondere in pochi millisecondi alle deviazioni di frequenza e di mantenere questa risposta per la durata richiesta, tipicamente 30 minuti per i servizi FCR. Il mancato rispetto di questi requisiti prestazionali durante eventi reali sulla rete può comportare riduzioni dei pagamenti o addirittura l'esclusione da future gare d'appalto.
Le applicazioni nel mondo reale dimostrano i vantaggi tangibili di queste tecnologie: ad esempio, un BESS da 1 MVA/1 MWh installato nel 2024 in Svezia per fornire servizi di regolazione della frequenza agli operatori di rete è stato in grado di generare circa 150.000 euro all'anno attraverso la partecipazione ad aste di regolazione della frequenza, con un ritorno sull'investimento (ROI) compreso tra 2 e 3 anni, a sottolineare la redditività economica in alcuni mercati delle moderne soluzioni di regolazione della frequenza.
Conclusioni: Il futuro dei BESS nella regolazione della frequenza di rete
I sistemi di accumulo dell'energia elettrica a batteria rappresentano una soluzione tecnica ideale per la regolazione della frequenza di rete, offrendo una velocità di risposta senza pari di 100-500 millisecondi e la flessibilità di assorbire e immettere energia in base alle necessità, il che li rende particolarmente efficaci nel mantenere lo standard critico di 50 Hz (per le reti europee, 60 Hz per il Nord America) nelle reti elettriche.
Per i proprietari di BESS, i servizi di regolazione della frequenza hanno storicamente fornito notevoli opportunità di guadagno sia attraverso i pagamenti per la capacità che attraverso le transazioni energetiche. Il modello di guadagno a doppio flusso, unito alla crescente domanda di servizi di stabilità della rete, ha reso la regolazione della frequenza un mercato interessante per gli investimenti nell'accumulo di energia.
Tuttavia, con l'aumento della diffusione dei BESS nei mercati del Regno Unito, del Benelux e della Svezia, emerge una questione cruciale: come adegueranno i proprietari delle risorse le loro strategie di guadagno man mano che i mercati della regolazione della frequenza raggiungeranno la saturazione? I dati attuali indicano un calo dei prezzi fino all'80% in alcuni servizi di risposta in frequenza a causa dell'aumento della concorrenza. Pertanto, gli stakeholder devono valutare attentamente la possibilità di diversificare le proprie fonti di guadagno oltre i tradizionali servizi di regolazione della frequenza. L'arbitraggio energetico, i mercati di capacità o i servizi di rete emergenti possono rappresentare la prossima frontiera per la creazione di valore attraverso i BESS?
